调速器系统常见故障分析和处理

1、机频故障a、可能现象原因：

机频信号线断开，隔离变压器损坏。机组频率显示无数值，“历史记录”画面中指示机频故障，调速器维持原位不动。

b、检查及处理：

(1)首先将调速器切到机械手动运行（如有可能应停机）；

(2)信号消失或断线：根据原理图，从测频模块到 PT 逐步查找故障点。

(3)排除故障后，调速器一切正常才可以切到自动运行。

2、网频故障a、可能现象原因：

(1)信号线断开，隔离变压器损坏。

(2)“历史记录”画面中指示网频故障，调速器维持原位不动。处理步骤同机频率故障。

b、检查及处理：

(1)处理步骤同机频故障。

3、功率反馈故障a、可能现象原因：

(1)反馈线断；在功率模式下，增减负荷过快；开限未打开；功率变送器损坏。

(2)“历史记录”画面中指示功率反馈故障；调速器从“功率模式”自动切换到“开度模式”，发报警信号。

b、检查及处理：

(1)检查功率变送器与信号线。

(2)若是增减过快，可减慢增减负荷速度，或者与厂家联系，修改相应程序。

4、导叶反馈故障

a、可能现象原因：

(1)位移传感器反馈断线或损坏。

(2)反馈电位器反馈断线或损坏。

(3)“开度模式“增减开度给定过快

(4)开限没有打开（最大开限值设定太小）

(5)“历史记录”画面中指示导叶反馈故障；发报警信号。

b、检查及处理：

(1)打开电气开限；

(2)减慢开度给定速度，或与厂家联系，修改相应程序；

(3)若位移传感器故障，修复或更新后应调整零点与满度。

(4)若反馈电位器故障，应换掉电位器，并重新安装与调整。

5、开度突然全开故障a、可能现象原因：

导叶反馈故障，导叶开度表无指示。b、检查及处理：

检查外接线端子看导叶反馈输入是否有反馈电压：如果没有反馈电压，则说明反馈断线，应检查导叶反馈装置中的插头是否松动，信号整形电路板或者 A/D 模块故障，请联系厂家处理。

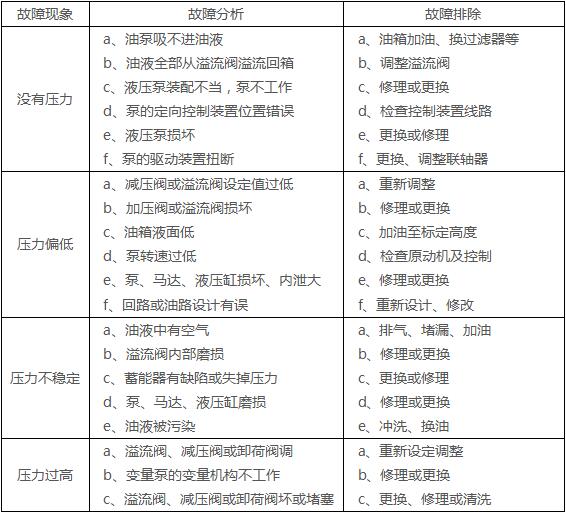

6、压力不正常故障分析和排除（表 1）
